在监控工程中,你知道光纤怎么用怎么选么?

作者:网络整理 发布时间:2018-05-23 16:28:40 点击:4176

光纤是光导纤维的简写,是一种由玻璃或塑料制成的纤维,可作为光传导工具。传输原理是光的全反射。当今随着市场的需求,我们深圳网络高清监控厂家生产的几乎都是网络高清的监控摄像机,在高清监控摄像系统应用中,光纤是所有连接方式中能提供最好的带宽性能的一种方式。光纤传输系统可以将图像画面传送到非常远的地方都不会使信号发生任何形式的畸变,更不会减损图像画面的清晰度或细节。

   既然现在监控工程网络高清监控普及,用到光纤的地方很多,今天就来谈谈关于光纤的类型,怎么选怎么用吧。

   第一、光纤敷设方式和要求

常规室外光纤都是以松套管作为纤芯的容器, 为最常见光纤纤芯敷设方式;室内光纤常见为紧套式敷设;大芯数光纤的纤芯也有以带状方式进行组合敷设光纤纤芯。

光纤的敷设要求:光纤的弯曲半径应至少为光纤外径的15倍,在施工过程中应至少于为20 倍;布放光纤时,光纤盘转动应与布放速度同步,光纤索引的速度一般每分钟15米;布放光纤时,光纤出盘处要保持松弛的弧度,并保留缓冲的余量,又不宜过多,避免光纤出现背扣;光纤在两端预留长度为5-10米;敷设光纤时应做好标签,并填好放线记录;所有光纤不应外露。

第二、光纤的类型



光纤根据使用场合的不同,分为室内光纤,室外光纤,分支光纤,配线光纤。



按敷设方式分:自承重架空光纤、管道光纤、铠装地埋光纤和海底光纤;



按光纤结构分:束管式光纤、层绞式光纤、骨架式光纤、紧抱式光纤、带式光纤,非金属光纤和可分支光纤;



按用途分:长途通讯用光纤,短途室外光纤,混合光纤和建筑物内用光纤;



光纤根据传输方式可分为单模和多模,监控一般使用单模光纤。

三、光芯的选择

纤芯数量是每条光纤中所含的玻璃纤维的数量。下面teng小交给大家介绍一些确定光纤芯数的方法。

1、经验做法

设一根光纤,一般为六芯:两芯使用、两芯备用、两芯冗余;也有使用八芯光纤的。规范的最小配置每48个点2芯。当然48个点可选4芯,因为2芯为光纤的最小单位,多留2芯做为备分比较恰当。

1、确定光纤芯数的方法

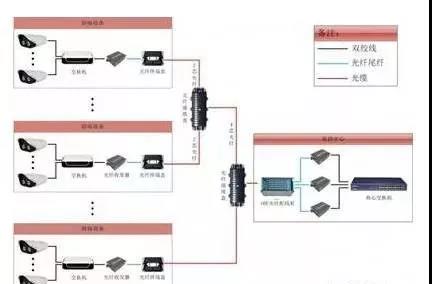

首先清楚知道该层布线点的数量,算出交换机的台数,交换机之间连接是堆叠还是不堆叠。如果堆叠,核心交换机为双机热备冗余的话,6芯就够用了(2台核心各用2芯,2芯冗余)。如果不堆叠一台交换机要4芯,交换机数量乘以4加上4芯的冗余,就可以了。



注:

冗余:只要比用的多,多出的就叫冗余主备:一个用的,另外一个完全一样的做备用;热备份:同时都在工作状态中;冷备份:备份设备处于待机状态。

四、注意事项

光纤的选用除了根据光纤芯数和光纤种类,还要根据光纤的使用来选择光纤的外护套,在选用时要注意以下几点:

1、根据传输距离选择使用

传输距离在2km以内的可选用多模光纤;超过2km可选用中继或单模光纤。

2、建筑物内使用的光纤

在选用时应该注意其阻燃,毒和烟的特性,一般在管道中和强制通风处,可选用阻燃和有烟的类型,暴露的环境中应选用阻燃、无烟和无毒的类型。

3、户外使用光纤时

直埋时,宜选铠装光纤;架空时,可选用两根或多根加强筋的黑色塑料外护套的光纤。

4、楼内布线时

垂直布线时,可选用层绞式光纤;水平布线时,可选用分支光纤。

以上是单从应用方面考虑的几个问题,实施时候还需要看具体现场情况对待。其实,布线环境复杂多样,各种问题都可能随时出现,这就需要我们在规划和施工时严格按照布线标准实施,有条不紊的把每一个环节做好,遇到问题,细心仔细排查,找到问题所在,解决问题
